Um ponto de ancoragem é um dispositivo ou estrutura projetado para suportar o peso do trabalhador e absorver a energia de impacto em caso de queda, funcionando como elo crítico do sistema anti-queda em trabalhos em altura. Sua correta especificação, instalação e manutenção são mandatórios pela NR 35 e garantem a sobrevivência em cenários de emergência. Este guia detalha projeto, capacidade de carga, tipos, instalação em diferentes bases e o protocolo de inspeção anual.
O que é Ponto de Ancoragem e por que é o Coração do Sistema Anti-Queda
O ponto de ancoragem é a “raiz” de todo sistema de proteção contra quedas. Enquanto cinto, absorvedor de energia e cabo de segurança distribuem a força, é o ponto de ancoragem que impede o trabalhador de cair até o solo. Sua falha significa falha total do sistema, independentemente da qualidade de outros componentes.
Por lei (NR 35), todo trabalho em altura acima de 2 metros deve dispor de sistema anti-queda, e esse sistema deve estar ancorado em um ponto calculado, instalado e inspecionado por profissional habilitado. O ponto de ancoragem deve resistir, no mínimo, a uma carga de 10 vezes o peso do usuário ou 15 kN, o que for maior, segundo a norma ABNT NBR 16325-1.
Requisitos de Resistência e Capacidade de Carga
As normas técnicas brasileiras (ABNT NBR 16325-1 e 16325-2) estabelecem critérios rigorosos de resistência:
- Carga mínima de resistência estática, 15 kN (aproximadamente 1.500 kg), para um ponto de ancoragem onde se prende uma única pessoa com dispositivo de proteção individual (EPI).
- Carga dinâmica de impacto, decorrente de queda de 1,75 m com fator de amortecimento do absorvedor de energia, pode atingir 6 kN em circunstâncias normais, exigindo fator de segurança mínimo de 2,5 para o ponto.
- Para múltiplos usuários ancorados no mesmo ponto, a capacidade sobe para 22,5 kN (2.250 kg) por pessoa, até o máximo permitido pelo fabricante do dispositivo.
- Fator de segurança, nunca inferior a 4, garante que o ponto resista a cargas inesperadas (impacto, balanço, movimentos bruscos).
Esses valores não são sugestões, são requisitos mínimos. Qualquer ponto de ancoragem deve vir acompanhado de memorial de cálculo que comprove essas capacidades, assinado por engenheiro habilitado e registrado em ART (Anotação de Responsabilidade Técnica) no CREA.
Tipos de Pontos de Ancoragem
Pontos de ancoragem variam conforme permanência, estrutura e aplicação. A escolha depende do tipo de trabalho e da estrutura disponível.
Classificação por Permanência
Permanente: Instalado para ser utilizado por longos períodos ou indefinidamente. Fixado com parafusos estruturais, soldagem ou técnicas de alta confiabilidade. Necessita inspeção anual e manutenção preventiva. Exemplos, estruturas de edifícios, torres, plataformas fixas.
Temporário: Montado especificamente para uma obra ou projeto de curta duração e removido ao fim. Pode usar técnicas de fixação menos robustas, mas sem perder rigidez. Exemplos, andaimes, estruturas de lona, escoramento provisório.
Classificação por Estrutura
Estrutural: Aproveita elementos da própria estrutura do prédio, como vigas, colunas ou lajes, mediante análise e reforço se necessário.
Dispositivo de ancoragem: Equipamento dedicado, como gancho de olho (eye bolt) soldado, suporte em “Y”, ou abraçadeira de corrente. Vem com capacidade nominal de fábrica.
Tabela Comparativa de Tipos
| Tipo | Permanência | Quando Usar | Vantagens | Limitações |
|---|---|---|---|---|
| Permanente em Viga | Indefinida | Edifícios, torres, fachadas com trabalho recorrente | Baixo custo operacional, sem reinstalação | Requer engenharia estrutural, altos custos iniciais |
| Gancho de Olho Soldado | Ambos | Estruturas de aço, suportes específicos | Confiável, capacidade certificada | Requer soldador qualificado, inspeção de solda |
| Abraçadeira de Corrente | Temporário | Colunas, tubulações, estruturas circulares | Portátil, montagem rápida, sem furos | Capacidade menor, não para cargas inesperadas muito altas |
| Parafuso de Expansão em Concreto | Ambos | Lajes, paredes de concreto, fachadas | Não requer soldagem, resistência comprovada | Exige análise de resistência do concreto |
| Trilho de Segurança (Sistema Móvel) | Permanente | Telhados, plataformas com movimento lateral | Permite deslocamento seguro, instalação única | Custo elevado, manutenção especializada |
Ancoragem em Diferentes Bases
Ancoragem em Concreto
Concreto é a base mais comum. A capacidade depende da resistência do concreto (f’c), profundidade do furo e tipo de parafuso. Parafusos de expansão com capacidade mínima de 15 kN são a norma, mas a análise estrutural é inescapável.
Cuidados: Não assuma que todo concreto tem a mesma resistência; estruturas antigas podem ter f’c = 15 MPa enquanto estruturas novas exigem f’c ≥ 30 MPa. Concreto com fissuras ou úmido compromete a aderência do parafuso. Distância mínima entre furos, 5 vezes o diâmetro do parafuso, evita a fissuração do concreto.
Ancoragem em Aço

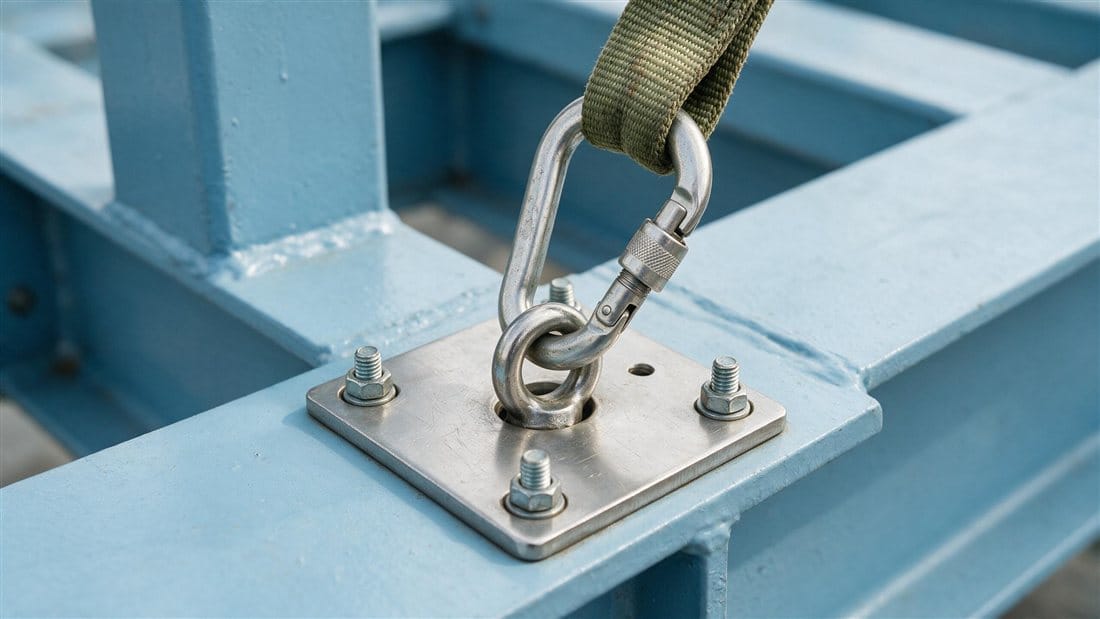

Aço permite soldagem ou parafusamento em estruturas existentes. Gancho de olho soldado (eye bolt) é o dispositivo mais comum e pode resistir a 20 kN ou mais se bem executado.
Cuidados: Solda deve ser executada por soldador certificado e inspecionada por ultrassom. Qualidade do aço base deve ser documentada; aço corrosivo ou fadigado reduz capacidade. Reforço da solda pode ser necessário se o ponto sofrer cargas dinâmicas repetidas.
Ancoragem em Telha Metálica
Telhas metálicas têm baixa resistência pontual e podem rasgar sob impacto de queda. Nunca devem ser ponto de ancoragem direto. A solução é criar estrutura de reforço (travessão em madeira ou aço) acima da telha, ancorada nas terças ou treliças de apoio.
Cuidados: A carga deve ser distribuída em pelo menos 2 pontos de fixação. Furos em telha devem ser vedados para impedir infiltração. Inspeção anual detecta corrosão sob o ponto de ancoragem.
Ancoragem em Madeira
Madeira de qualidade (pinus ou eucalipto com densidade ≥ 600 kg/m³) resiste a 10 kN em fibra, desde que o parafuso ou pino tenha diâmetro mínimo 12 mm e profundidade de cravação suficiente (no mínimo 8 diâmetros).
Cuidados: Madeira úmida, apodrecida ou com nós enfraquece a capacidade. Parafuso deve ter arruela grande para distribuir carga. Madeira exposta à intempérie requer tratamento anti-fungo e inspeção anual para detectar degradação.
Projeto Técnico de Ancoragem Conforme NR 35
A NR 35 (Norma Regulamentadora nº 35, Trabalho em Altura) exige que todo ponto de ancoragem seja objeto de projeto técnico realizado por profissional habilitado. Este projeto é obrigatório para empresas que executam trabalho em altura e deve estar disponível para consulta durante a execução.
Componentes do Projeto de Ancoragem
- Responsável técnico: Engenheiro civil ou de segurança, com registro no CREA.
- ART (Anotação de Responsabilidade Técnica): Registro de responsabilidade do profissional junto ao CREA. Sem ART, o projeto não tem validade legal.
- Memorial de cálculo: Documento que detalha análise de cargas, resistência da estrutura, fórmulas aplicadas e fatores de segurança. Deve conter verificação de conformidade com NBR 16325-1 e NBR 16325-2.
- Desenhos técnicos: Planta, corte e detalhe do ponto de ancoragem, com dimensões, especificação de materiais (parafuso, solda, reforços) e localização na estrutura.
- Especificação de inspeção: Método de inspeção periódica, frequência (mínimo anual) e itens a verificar.
O projeto deve ser revisto sempre que houver alteração na estrutura, mudança de tipo de trabalho ou constatação de anomalia durante inspeção.
Instalação Correta de Pontos de Ancoragem
A instalação deve seguir rigorosamente o projeto técnico e o memorial de cálculo. Improvisações invalidam toda proteção. Abaixo, o passo a passo em sequência lógica.
- Validar a estrutura suporte: Inspecionar visualmente a estrutura (viga, coluna, laje) para fissuras, corrosão, deformação. Se houver dúvida, usar marreta de teste ou esclerômetro para confirmar resistência.
- Marcar pontos de fixação: Usar gabarito ou laser para marcar com precisão a localização dos furos, conforme desenho técnico. Distância entre furos respeita fórmula 5d (d = diâmetro do parafuso).
- Executar furos ou aberturas: Para concreto, usar broca de carbeto específica. Para aço, furadeira de coluna com broca de aço rápido. Limpar resíduos dentro do furo com ar comprimido ou escova.
- Inserir parafuso ou realizar soldagem: Se parafuso de expansão, seguir recomendação do fabricante quanto a torque e aperto. Se soldagem, executar com soldador certificado e inspecionar visualmente quanto a porosidade ou trincas.
- Verificar aperto e carga residual: Testar com dinamômetro ou cabo de teste se o ponto suporta, sem deslocar, carga igual a 1,5 vezes a capacidade mínima exigida (22,5 kN para dois usuários).
- Executar acabamento: Remover rebarbas, pintar ou proteger contra corrosão, vedar furos em telhas ou concreto poroso.
- Documentar instalação: Fotografar ponto após conclusão, manter cópia do projeto, ART e laudo de teste no arquivo da empresa. Comunicar ao encarregado sobre a localização e capacidade do ponto.
- Treinar usuários: Explicar ao trabalhador como se ancorar, como verificar integridade visual e quais sinais indicam necessidade de inspeção.
Inspeção Periódica Anual e Checklist de Reprovação
A NR 35 obriga inspeção anual de todo ponto de ancoragem. A inspeção detecta degradação, corrosão, desaperto e desgaste antes que se tornem críticos. Deve ser realizada por profissional habilitado.
Checklist de Inspeção Anual
- [ ] Integridade visual, sem fissuras, trincas ou deformação permanente.
- [ ] Ausência de corrosão ou ferrugem. Se houver, avaliar profundidade e comprometer capacidade.
- [ ] Aperto de parafusos ou porcas. Se solto, reapertar conforme especificação de torque.
- [ ] Qualidade da solda (se aplicável), sem porosidade, trincas ou descolamento.
- [ ] Ausência de danos causados por impacto, abrasão ou queda anterior.
- [ ] Vedação de furos, sem infiltração de água ou sujidade.
- [ ] Resistência de material adjacente (concreto, aço base), sem sinais de ruptura, fissuração ou desprendimento.
- [ ] Teste de carga dinâmica (opcional, recomendado a cada 3 anos), usando teste visual com carga de prova de 1,5 vezes a capacidade nominal.
Critérios de Reprovação
Um ponto de ancoragem reprova na inspeção se apresentar qualquer uma das condições abaixo, devendo ser interditado imediatamente até correção:
- Fissura ou trinca em qualquer componente (estrutura ou dispositivo).
- Deformação permanente ou desaprumo visível.
- Corrosão que comprometa mais de 10% da seção transversal do parafuso ou do material base.
- Parafusos que não permitem reaperto ou que afrouxam novamente em pouco tempo.
- Solda com trincas, porosidade significativa ou descolamento.
- Falha de teste de carga, ou seja, deformação visível ou deslocamento durante teste dinâmico.
- Ausência de documentação (ART, memorial, projeto técnico, laudo anterior).
Qualquer reprovação deve ser comunicada por escrito à empresa, ao responsável técnico e à autoridade de segurança do trabalho. O ponto interdito não deve ser utilizado até liberação formal após correção e novo teste.
Erros Comuns e Improvisações Perigosas
Muitos acidentes resultam não de falha de projeto, mas de improvisações no canteiro. Abaixo, práticas inseguras que levaram a mortes e devem ser absolutamente evitadas.
Ancoragem em Andaime
Andaimes não são estruturas projetadas para suportar carga de impacto de queda. Mesmo que “pareçam firmes”, não resistem a 15 kN concentrados. Trabalhador que cair não será “amortecido” pelo andaime, mas cairá junto com ele ou sofrerá impacto catastrófico.
Ancoragem em Tubulação ou Canaleta
Tubulações de água, eletricidade ou esgotos não têm capacidade de carga calculada. Além disso, ancorar nelas pode causar vazamento, desabastecimento ou exposição a contaminantes. As normas técnicas as proíbem como ponto de ancoragem.
Ancoragem em Corrimão
Corrimão é dispositivo de proteção contra queda por borda, não para suportar impacto de queda de altura. Sua capacidade é tipicamente 1 kN, 15 vezes inferior ao mínimo exigido.
Improvisação com Corda ou Cinto Amarrado em Estrutura
Prender cinto de segurança diretamente em uma viga com corda não oferece fator de segurança, não amortece impacto e causa concentração de carga no ponto de amarre. É equivalente a colocar o trabalhador em risco de morte.
Falta de Projeto ou ART
Ainda que o ponto fisicamente “resista”, a ausência de projeto técnico e ART torna a instalação legal e tecnicamente inválida. Responsável técnico e empresa podem ser processados por negligência se houver acidente.
Perguntas Frequentes
O que é um ponto de ancoragem?
É um dispositivo ou estrutura onde se prende o cinto de segurança e/ou cabo de proteção contra quedas. Sua função é suportar o trabalhador e absorver a energia de impacto em caso de queda em altura, impedindo que ele caia até o solo. Deve ser calculado, instalado e inspecionado por profissional habilitado.
Qual deve ser a capacidade mínima de carga de um ponto de ancoragem?
15 kN (1.500 kg) para um usuário único com absorvedor de energia. Para múltiplos usuários no mesmo ponto, 22,5 kN (2.250 kg) por pessoa. Estes valores são obrigatórios pela ABNT NBR 16325-1 e NR 35.
Quem pode projetar e instalar pontos de ancoragem?
Profissional habilitado, tipicamente engenheiro civil ou de segurança do trabalho registrado no CREA. A instalação pode ser realizada por técnico ou mestre de obra sob supervisão do engenheiro. É obrigatória a emissão de ART (Anotação de Responsabilidade Técnica) no CREA.
Ponto de ancoragem permanente ou temporário, quando usar cada um?
Permanente, quando a estrutura será usada para trabalho em altura de forma recorrente ou contínua, como edifícios, torres, fachadas. Temporário, quando montado especificamente para uma obra ou projeto de curta duração. Ambos devem cumprir os mesmos requisitos de resistência e inspeção.
Com que frequência inspecionar os pontos de ancoragem?
Mínimo anual, conforme NR 35. Inspeção visual deve ser feita antes de cada uso. Se houver suspeita de dano ou após impacto de queda, inspeção imediata é obrigatória. Teste dinâmico (com carga de prova) é recomendado a cada 3 anos.
Posso ancorar o cinto em qualquer estrutura?
Não. A estrutura deve ter capacidade mínima de 15 kN, estar íntegra (sem fissuras, corrosão ou deformação) e ter sido aprovada em projeto técnico com ART. Andaimes, tubulações, corrimões e estruturas improvisadas são proibidos pelas normas. Em caso de dúvida, consulte um engenheiro.
Referências Normativas
- NR 35 (Norma Regulamentadora nº 35, 2016): Trabalho em Altura. Obriga projeto técnico, ART e inspeção periódica de pontos de ancoragem.
- ABNT NBR 16325-1 (2014): Equipamento de proteção individual contra queda de altura, parte 1, requisitos de projeto, especificação, inspeção, manutenção e guia de uso.
- ABNT NBR 16325-2 (2014): Equipamento de proteção individual contra queda de altura, parte 2, métodos de teste e inspeção.
- EN 795 (2012): Norma europeia para pontos de ancoragem. Define classificação de dispositivos (A a E) e requisitos de carga dinâmica.
- ABNT NBR 13961 (1997): Parafusos de expansão para uso em concreto. Especifica capacidade e método de teste para parafusos de expansão em concreto.
Conclusão e Contato
Um ponto de ancoragem corretamente projetado, instalado e inspecionado é a diferença entre um trabalhador que retorna para casa com segurança e um que não retorna. Não é economia, é lei e é vida. A MONTICH projeta, instala, certifica e inspeciona pontos de ancoragem com engenharia de ponta e emissão de ART registrada no CREA. Equipes especializadas realizam análise estrutural, teste de carga e documentação completa para garantir conformidade com NR 35, NBR 16325 e EN 795. Entre em contato conosco em montich.com.br ou solicite orçamento para uma avaliação de seus pontos de ancoragem existentes. Sua segurança é nossa responsabilidade.
