O poste é o que define o desempenho de uma linha de vida horizontal. Ele estabelece a altura do cabo em relação ao trabalhador, o vão entre apoios, a flecha que o cabo vai assumir e, principalmente, a carga que a estrutura da edificação vai receber no instante de uma queda.
Dimensionar poste de linha de vida não é escolher um modelo de catálogo pela altura. É um cálculo que envolve a geometria do sistema, o número de usuários simultâneos e a capacidade real da cobertura ou da laje. Este guia explica os parâmetros que decidem o projeto.
Anatomia de uma linha de vida horizontal
O sistema completo tem seis elementos:
- Postes de extremidade, que recebem a maior parte da carga do sistema. São os componentes mais solicitados.
- Postes intermediários, que sustentam o cabo ao longo do percurso e limitam a flecha.
- Cabo de aço, normalmente em inox para ambiente externo, que é o elemento contínuo de ancoragem.
- Absorvedor de energia do sistema, que limita a carga transmitida à estrutura em caso de queda.
- Esticador e indicador de tensão, que estabelecem e permitem verificar a pré-tensão de projeto.
- Placa de identificação, com número de usuários permitidos, data de instalação e próxima inspeção.
Vão entre postes: o que define o espaçamento
O vão é a distância entre dois apoios consecutivos. Ele não é escolhido por conveniência de instalação, ele é resultado de cálculo.
Vãos maiores reduzem o número de postes e o custo de instalação, mas aumentam a flecha do cabo e a carga nos postes de extremidade. Vãos menores encarecem a instalação e a estrutura, mas reduzem a flecha e a solicitação.
Os fatores que entram nessa conta:
- Número de usuários simultâneos. Cada usuário adicional aumenta significativamente a carga de projeto. Sistema para três pessoas não é o mesmo sistema para uma, com a placa trocada.
- Altura livre disponível abaixo do plano de trabalho. Quanto menos folga, menor a flecha admissível, o que puxa o vão para baixo.
- Capacidade da estrutura em cada ponto de apoio. Nem sempre é possível colocar poste onde o cálculo preferiria, e o projeto se adapta.
- Geometria do percurso. Mudanças de direção exigem tratamento específico.
- Tipo de cabo e pré-tensão adotada.
Faixas usuais de vão em coberturas industriais ficam na ordem de 10 a 15 metros entre apoios, mas esse número é indicativo. O valor correto para cada instalação sai do memorial de cálculo.
Flecha do cabo e altura livre de queda
Flecha é o quanto o cabo “barriga” para baixo. Ela existe em repouso, pelo peso próprio do cabo, e aumenta muito no instante da queda, quando o cabo se deforma sob carga.
Esse é o ponto que mais gera acidente com sistema instalado e aparentemente correto: o trabalhador cai, o sistema segura, e mesmo assim ele toca o piso ou um obstáculo.
A altura livre de queda necessária soma:
- O comprimento do elemento de ligação, talabarte ou retrátil.
- O alongamento do absorvedor de energia quando acionado.
- A flecha adicional do cabo sob carga.
- A altura do próprio trabalhador abaixo do ponto de conexão.
- Uma margem de segurança.
Ignorar a parcela da flecha é o erro clássico de quem dimensiona o EPI sem olhar o sistema de ancoragem, ou o contrário. Os dois precisam ser calculados juntos.
Consequência prática: em cobertura de galpão baixo, com pouca altura livre até o piso ou até equipamentos, a linha de vida em cabo pode ser inviável. A alternativa costuma ser linha de vida rígida em trilho, que tem deformação muito menor, ou trava-quedas retrátil ancorado em ponto fixo.
Carga transmitida à estrutura: o cálculo que muda o projeto
Aqui está a diferença entre um projeto de engenharia e uma instalação de catálogo.
Quando o sistema retém uma queda, a força não fica no cabo. Ela viaja até os postes de extremidade e daí para a estrutura da edificação, com um componente horizontal expressivo, que a maioria das coberturas nunca foi projetada para receber.
Terça de cobertura, telha, laje de pouca espessura e estrutura metálica esbelta frequentemente não suportam essa solicitação sem reforço. O projeto tem duas ferramentas para lidar com isso:
- Absorvedor de energia no sistema, que limita o pico de força transmitida.
- Redução do vão e redistribuição dos apoios, diminuindo a carga por ponto.
Em muitos casos, a instalação da linha de vida vem acompanhada de reforço estrutural localizado. Descobrir isso no projeto é gestão. Descobrir na instalação é retrabalho. Descobrir no acidente é o pior cenário possível.
Postes intermediários e postes de extremidade
| Aspecto | Poste de extremidade | Poste intermediário |
|---|---|---|
| Função | Ancorar o cabo e receber a carga principal | Sustentar o cabo e limitar a flecha |
| Solicitação | Alta, com componente horizontal expressivo | Menor, predominantemente vertical em repouso |
| Estrutura de apoio | Exige ponto de maior capacidade, quase sempre com verificação e reforço | Exige capacidade menor |
| Componentes associados | Esticador, absorvedor de energia, indicador de tensão | Passagem de cabo que permite deslizamento do conector |
| Erro comum | Fixar em ponto sem verificação estrutural | Espaçamento maior que o previsto no cálculo |
Detalhe importante do poste intermediário: ele precisa permitir que o conector do trabalhador ultrapasse o apoio sem desconexão. Sistema em que o usuário precisa se desconectar para passar por cada poste é sistema que será usado errado, porque a desconexão vira hábito.
Instalação em telhado, laje e estrutura metálica

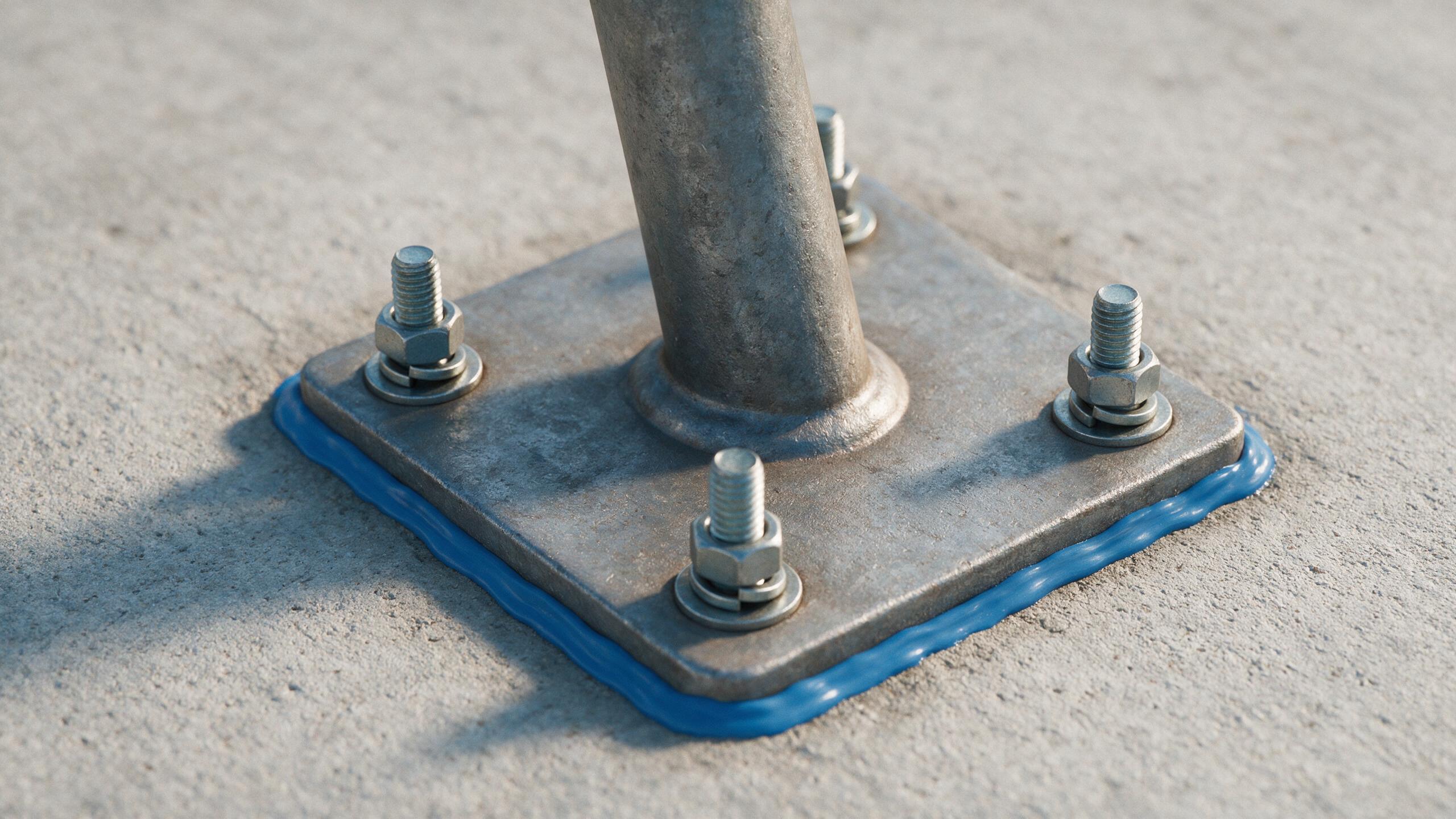

Em telhado metálico, a base do poste precisa alcançar a estrutura, com placa distribuidora e vedação adequada. Fixação apenas na telha não atende. A estanqueidade é parte do serviço: furo em cobertura sem vedação correta gera infiltração, e infiltração gera atrito com o cliente mesmo quando o sistema de segurança está perfeito.
Em laje de concreto, a fixação usa chumbadores dimensionados, com atenção à espessura, à posição da armadura e à distância de borda. A base costuma ser maior para distribuir o momento gerado pelo poste.
Em estrutura metálica, a conexão parafusada com contraplaca é preferida por permitir remoção e reposicionamento, além de dispensar trabalho a quente.
Em qualquer dos três, a sequência é a mesma: levantamento, verificação estrutural, projeto com memorial e ART, instalação, ensaio, identificação e laudo.
Perguntas frequentes
Qual o vão máximo entre postes de linha de vida?
Não existe um número universal. O vão sai do memorial de cálculo, considerando número de usuários, altura livre disponível, capacidade da estrutura e tipo de cabo. Faixas usuais em cobertura industrial giram na ordem de 10 a 15 metros, mas usar esse valor sem cálculo é presunção, não projeto.
O que é flecha do cabo e por que ela importa?
Flecha é a curvatura para baixo que o cabo assume, pequena em repouso e bem maior sob a carga de uma queda. Ela entra no cálculo da altura livre necessária. Desprezá-la é a causa mais comum de o trabalhador tocar o piso mesmo com o sistema funcionando.
Quantas pessoas podem usar a mesma linha de vida horizontal?
O número consta da placa de identificação e do projeto. Cada usuário simultâneo aumenta a carga de forma significativa, então exceder o previsto invalida o dimensionamento e coloca a estrutura em risco.
A estrutura do galpão aguenta a carga da linha de vida?
Só a verificação estrutural responde. Muitas coberturas não suportam sem reforço a carga horizontal gerada nos postes de extremidade durante a retenção de uma queda. Essa verificação é parte obrigatória do projeto.
Preciso de projeto assinado para instalar linha de vida?
Sim. O sistema exige projeto com memorial de cálculo, assinado por profissional legalmente habilitado, com ART, incluindo a verificação da estrutura existente.
Qual a diferença entre linha de vida rígida e flexível?
A flexível usa cabo de aço, é mais econômica e tolera vãos maiores, com flecha significativa sob carga. A rígida usa trilho, tem deformação muito menor e exige menos altura livre, com custo maior e necessidade de estrutura mais regular.
