Tripé e guincho de resgate passam a maior parte da vida guardados. São acionados poucas vezes por ano, às vezes só em simulado, e por isso costumam ser os últimos equipamentos a entrar na rotina de manutenção da planta.
O problema é o momento em que eles são chamados: uma emergência, com uma pessoa desacordada dentro de um espaço confinado, sem tempo para descobrir que o freio do guincho não segura ou que o pino da perna do tripé emperrou. Equipamento de resgate falha em silêncio até o dia em que a falha custa uma vida.
O que a NR-33 exige em inspeção e manutenção
A norma trabalha com dois princípios que se aplicam diretamente a esses equipamentos:
- Os equipamentos de entrada, salvamento e proteção precisam estar disponíveis e em condições de uso sempre que houver entrada em espaço confinado.
- A empresa precisa manter registro das inspeções e manutenções realizadas.
“Em condições de uso” não é avaliação subjetiva de quem pega o equipamento. É condição comprovada por inspeção documentada, com critérios técnicos e responsável identificado.
Na fiscalização, a pergunta não é se o equipamento parece bom. É: quando foi a última inspeção, quem fez, o que foi verificado e onde está o registro.
Inspeção diária, periódica e extraordinária: quem faz cada uma
| Tipo | Quem faz | Quando | O que gera |
|---|---|---|---|
| Pré-uso | Trabalhador ou vigia capacitado | Antes de cada montagem | Registro simples no checklist da PET |
| Periódica | Pessoa capacitada ou empresa especializada | Intervalo definido, usualmente anual | Laudo formal com resultado por item |
| Extraordinária | Empresa especializada | Após queda, impacto, uso em resgate real, anomalia ou longo período sem uso | Laudo com parecer de liberação ou reprovação |
A inspeção pré-uso é rápida e visual. A periódica é técnica, com desmontagem parcial e teste funcional sob carga. A extraordinária é a que muita empresa esquece: equipamento que participou de um resgate real precisa ser reavaliado antes de voltar à prateleira.
Escopo da manutenção preventiva de tripé
O tripé é um equipamento aparentemente simples, e é justamente essa aparência que faz a inspeção ser superficial. O escopo técnico correto verifica:
- Pernas telescópicas: empenamento, amassados, corrosão, funcionamento suave do ajuste, folga excessiva entre seções.
- Pinos e travas de ajuste: integridade, deformação, funcionamento da trava de retenção, presença de todos os pinos.
- Cabeça do tripé: trincas, deformação, integridade dos pontos de ancoragem e das polias de redirecionamento.
- Corrente ou cinta limitadora de abertura: presença, integridade, comprimento correto, fixação nas três pernas.
- Sapatas antiderrapantes: desgaste, presença, aderência.
- Pontos de conexão: deformação, desgaste, folga.
- Identificação: legibilidade da placa com capacidade e dados do equipamento.
- Teste funcional: montagem completa, ajuste das pernas, verificação de estabilidade e alinhamento.
O item que mais reprova em inspeção é a corrente limitadora, frequentemente ausente, substituída por corda ou com comprimento alterado. Sem ela, as pernas abrem sob carga e o conjunto desaba.
Escopo da manutenção de guincho de resgate
O guincho concentra a maior parte dos componentes que se degradam com o tempo parado:

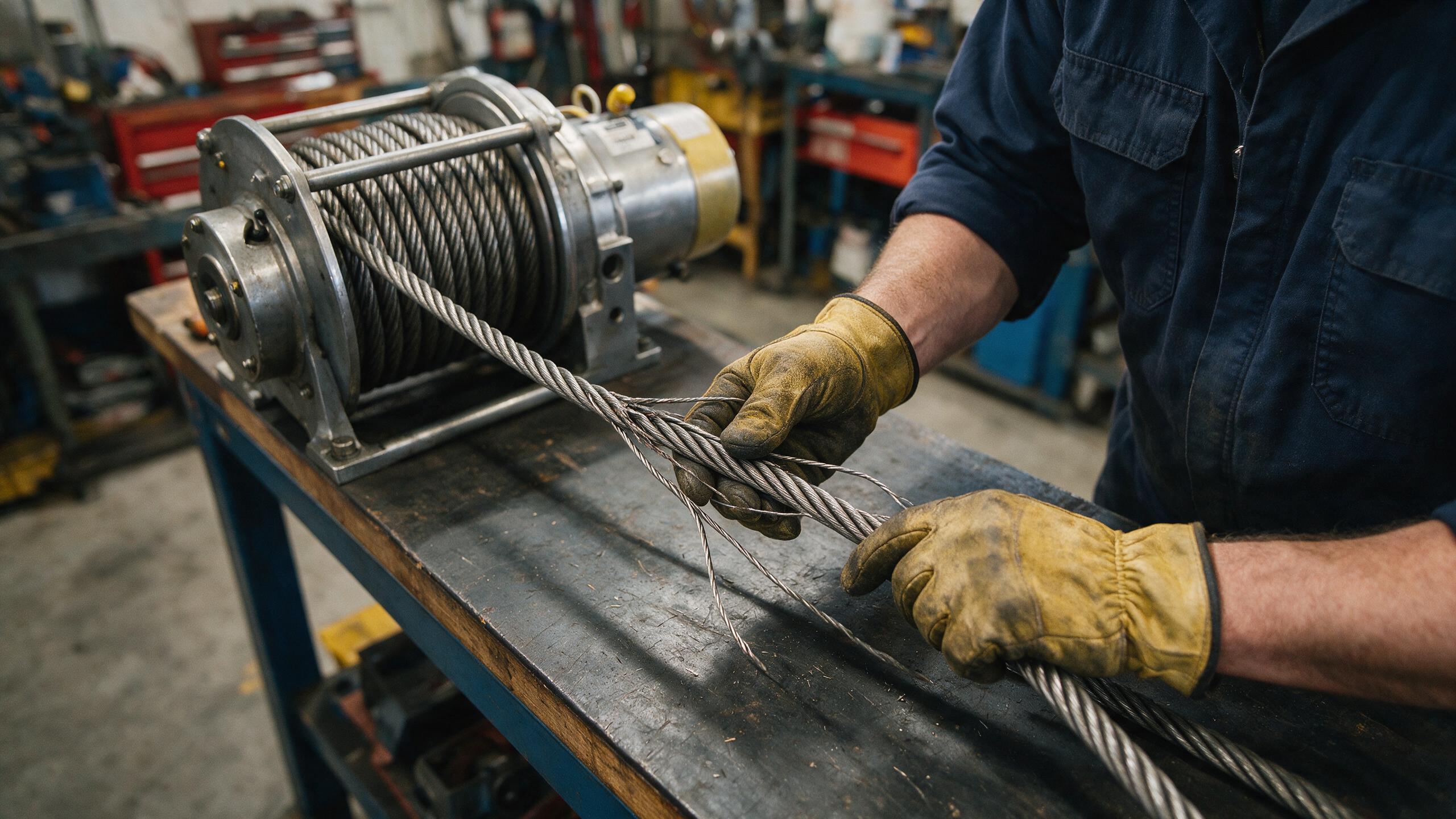

- Cabo de aço: inspeção em toda a extensão, com o cabo totalmente desenrolado, verificando fios rompidos, amassamento, dobra permanente, corrosão, gaiola de passarinho e desgaste por atrito.
- Fixação do cabo ao tambor: integridade do terminal e do dispositivo de retenção.
- Enrolamento no tambor: verificação de sobreposição irregular, que danifica o cabo.
- Freio de retenção: teste sob carga, verificando se segura imediatamente ao soltar a manivela e se não há deslizamento.
- Conjunto de engrenagens: desgaste dos dentes, folga, lubrificação, presença de contaminação.
- Manivela e mecanismo antirretorno: funcionamento, deformação, travamento.
- Mancais e eixos: folga, ruído, lubrificação.
- Suporte de acoplamento: integridade e compatibilidade com o tripé.
- Teste funcional com carga: descida e içamento completos, verificando suavidade e retenção.
O laudo: o que precisa constar
Laudo que não permite reconstituir a inspeção não cumpre a função documental. O conteúdo mínimo:
- Identificação do equipamento: tipo, fabricante, modelo, número de série e da empresa proprietária.
- Data da inspeção e data da próxima.
- Relação dos itens verificados, com resultado individual, não apenas uma conclusão geral.
- Descrição das intervenções realizadas e das peças substituídas.
- Resultado dos testes funcionais, com a carga aplicada.
- Parecer conclusivo: aprovado para uso, aprovado com restrição ou reprovado.
- Identificação e assinatura do responsável técnico.
- Etiqueta de inspeção aplicada ao equipamento, com data e validade.
A etiqueta importa tanto quanto o laudo. É ela que permite ao vigia, na hora da montagem, confirmar em dois segundos que aquele equipamento está dentro do prazo.
Quando o equipamento deve ser descartado
Alguns achados não têm reparo:
- Trinca em componente estrutural do tripé ou na cabeça.
- Empenamento de perna que não retorna à geometria original.
- Corrosão com perda de seção em elemento estrutural.
- Cabo com número de fios rompidos acima do critério, gaiola de passarinho ou dobra permanente.
- Freio que não retém a carga no teste, sem possibilidade de recuperação.
- Componente sem peça de reposição disponível do fabricante.
- Equipamento sem identificação, cuja capacidade e origem não podem ser determinadas.
Equipamento reprovado precisa sair fisicamente do estoque operacional. Peça condenada que fica no canto do almoxarifado volta ao uso mais cedo ou mais tarde.
Como funciona o serviço da Montich
A Montich Equipamentos executa manutenção preventiva e corretiva de tripés e guinchos para espaço confinado, incluindo equipamentos de outros fabricantes, com fabricação própria em São Bernardo do Campo/SP e certificação ISO 9001:2015.
O fluxo do serviço:
- Levantamento dos equipamentos e definição do escopo.
- Recebimento na fábrica ou avaliação em campo, conforme o caso.
- Inspeção técnica com desmontagem parcial e teste funcional sob carga.
- Orçamento das intervenções necessárias, quando houver.
- Execução da manutenção e substituição de componentes.
- Teste final, emissão de laudo e aplicação da etiqueta de inspeção.
- Devolução com a documentação completa.
Perguntas frequentes
Com que frequência o tripé deve passar por manutenção?
Inspeção visual antes de cada uso e inspeção periódica formal por pessoa capacitada, com intervalo usualmente anual. Ambiente agressivo, uso frequente ou armazenamento inadequado encurtam esse intervalo. Após uso em resgate real ou impacto, a inspeção extraordinária é obrigatória.
Quem pode emitir o laudo de inspeção?
Profissional ou empresa com capacitação técnica comprovada para o equipamento, com responsável técnico identificado no documento. O laudo precisa detalhar os itens verificados e o resultado de cada um, não apenas uma conclusão genérica.
O que acontece se o equipamento não tiver registro de manutenção?
Na prática da fiscalização, equipamento sem registro é tratado como equipamento sem manutenção, independentemente do estado aparente. Em caso de acidente, a ausência de registro pesa diretamente na apuração de responsabilidade.
A manutenção pode ser feita na minha planta?
Inspeções e intervenções mais simples podem ser executadas em campo. Manutenção que exige desmontagem, teste de freio sob carga controlada e substituição de componentes é feita em oficina, com recursos e instrumentação adequados.
Qual o prazo do serviço?
Depende do escopo e da necessidade de peças. Inspeção com pequenas intervenções costuma ser rápida, enquanto substituição de componentes específicos depende da disponibilidade junto ao fabricante. O prazo é informado após a avaliação técnica.
Equipamento reprovado tem conserto?
Depende do achado. Desgaste, folga, lubrificação e cabo são recuperáveis com substituição de componentes. Trinca estrutural, empenamento permanente, corrosão com perda de seção e ausência de identificação levam à condenação do equipamento.
