O tripé de espaço confinado é o equipamento que sustenta o sistema de acesso e resgate sobre a abertura. Ele suporta o guincho, o trava-quedas retrátil e o cabo que conecta o trabalhador ao lado de fora, e é o que permite içar uma pessoa desacordada sem que ninguém precise entrar atrás dela.
Existem quatro configurações no mercado: tripé, monopé, mono tripé e quadripé. A escolha entre elas depende do espaço disponível para montagem, do alcance necessário e da geometria da abertura. Este guia compara as quatro.
Para que serve o tripé em espaço confinado
O tripé cumpre três funções simultâneas:
- Ancoragem elevada sobre a abertura, criando um ponto acima da cabeça do trabalhador, o que reduz o fator de queda e evita o efeito pêndulo na descida.
- Suporte para o guincho de resgate, que permite descer e içar a pessoa de forma controlada, do lado de fora.
- Suporte para o trava-quedas retrátil, que trava automaticamente em caso de queda durante a descida ou a subida.
O ponto que define sua importância: ele viabiliza o resgate sem entrada. Numa emergência, o vigia aciona a manivela do guincho e traz a vítima para fora sem que ninguém precise se expor à atmosfera que causou o acidente.

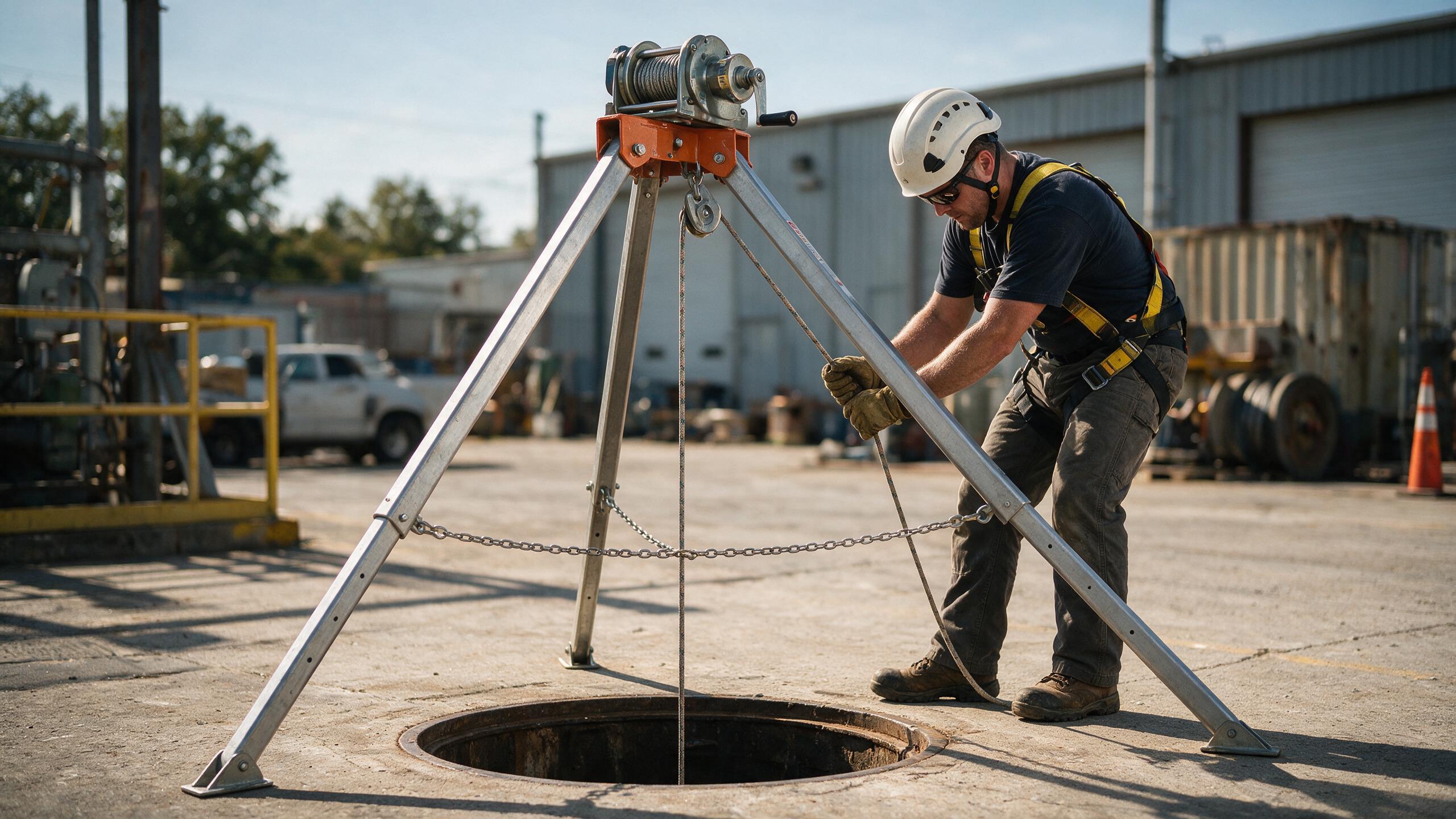

Tripé convencional: o padrão para bocas de visita
É a configuração mais usada, com três pernas telescópicas ajustáveis e cabeça central que recebe os acessórios.
Vantagens: estabilidade excelente com três pontos de apoio, ajuste de altura por perna, adaptação a piso irregular, montagem rápida, ampla disponibilidade de acessórios.
Limites: exige espaço livre nas três direções em torno da abertura, o que nem sempre existe em área industrial congestionada. As pernas precisam de corrente ou cinta limitadora para impedir abertura excessiva, item que costuma ser esquecido e é essencial.
Quando usar: bocas de visita em piso, poços, tanques e reservatórios com área livre ao redor. É a escolha padrão quando não há restrição de espaço.
Monopé: quando não há espaço para as três pernas
O monopé usa uma única coluna, fixada à estrutura existente ou a uma base própria, com um braço que se projeta sobre a abertura.
Vantagens: ocupa pouquíssimo espaço em planta, permite trabalhar junto a paredes, entre equipamentos e em corredores estreitos, onde o tripé simplesmente não cabe. Pode ser instalado em base permanente, agilizando operações recorrentes no mesmo ponto.
Limites: depende de uma fixação estrutural adequada, que precisa ser dimensionada. Não é autoportante como o tripé. O alcance é definido pelo braço, que é fixo ou com poucas posições.
Quando usar: acessos junto a parede, entre tubulações, em plataformas estreitas e em pontos de entrada recorrentes onde vale instalar uma base permanente.
Mono tripé e quadripé: alcance e estabilidade extra
Mono tripé combina características das duas soluções anteriores, oferecendo projeção do ponto de içamento com base de apoio, útil quando a abertura não permite centralizar o equipamento sobre ela.
Quadripé usa quatro pernas, distribuindo melhor a carga e ampliando a estabilidade. Indicado para aberturas maiores, cargas mais altas, piso irregular ou operações que exigem içamento com maior segurança de tombamento.
Quando usar cada um: o mono tripé resolve situações em que o centro da abertura é inacessível para posicionar a cabeça do equipamento. O quadripé resolve situações de carga elevada ou de exigência de estabilidade extra.
Tabela comparativa
| Modelo | Espaço de montagem | Estabilidade | Aplicação típica |
|---|---|---|---|
| Tripé | Livre nas três direções | Alta | Boca de visita em piso, poço, tanque, uso geral |
| Monopé | Mínimo, junto a parede ou estrutura | Depende da fixação estrutural | Corredor, plataforma estreita, entre equipamentos, base permanente |
| Mono tripé | Intermediário | Alta | Abertura de acesso difícil de centralizar |
| Quadripé | Maior que o tripé | Muito alta | Abertura ampla, carga elevada, piso irregular |
A capacidade de carga varia por modelo e fabricante e consta da placa de identificação do equipamento. Um ponto que exige atenção: a capacidade para içamento de pessoas costuma ser diferente e menor que a capacidade para carga, e é a que vale numa operação de resgate.
Acessórios: guincho, trava-quedas retrátil e polias
A montagem completa para entrada vertical inclui:
- Guincho de resgate, para descida e içamento controlados.
- Trava-quedas retrátil com função de resgate, que trava a queda e permite içar após o travamento.
- Polias de redirecionamento, quando a geometria exige mudar a direção do cabo.
- Cinturão paraquedista com pontos de conexão para resgate.
- Corrente ou cinta limitadora de abertura das pernas, item de segurança obrigatório no tripé.
A montagem com dois sistemas independentes, guincho e retrátil, é a configuração recomendada para operações críticas: um sustenta e movimenta, o outro protege contra queda. Cada um conectado a um ponto próprio.
Erros de montagem que anulam a segurança
- Montar sem a corrente limitadora de abertura. Sob carga, as pernas abrem e o tripé desaba.
- Pernas com ajuste diferente sem necessidade, deixando a cabeça fora de nível e a carga excêntrica.
- Apoiar as pernas em piso instável, tampa de caixa ou grelha que pode ceder.
- Posicionar a cabeça fora do eixo da abertura, gerando arraste da vítima contra a borda durante o içamento.
- Usar o mesmo ponto para o guincho e o retrátil quando o equipamento prevê pontos separados.
- Ultrapassar a capacidade de içamento de pessoas, confundindo com a capacidade de carga.
- Montar sobre superfície escorregadia sem sapata antiderrapante ou fixação.
Perguntas frequentes
Qual a capacidade de carga de um tripé de resgate?
Varia conforme o modelo e consta da placa de identificação do equipamento. É essencial observar que a capacidade para içamento de pessoas costuma ser menor que a de carga, e é ela que vale em operação de resgate.
Quando usar monopé em vez de tripé?
Quando não há espaço livre nas três direções ao redor da abertura, como em corredores, junto a paredes, entre tubulações e em plataformas estreitas. O monopé exige fixação estrutural adequada, dimensionada para a carga prevista.
O tripé serve para içar carga além de pessoas?
Muitos modelos permitem, respeitando a capacidade indicada para cada finalidade. As capacidades são distintas e não devem ser confundidas: a de içamento de pessoas é a mais restritiva.
Tripé de alumínio é seguro para resgate?
Sim, desde que o modelo seja destinado a essa finalidade e a capacidade seja respeitada. O alumínio é amplamente usado por reduzir o peso do equipamento, o que importa muito num item que precisa ser transportado e montado rapidamente.
Preciso de dois equipamentos no tripé, guincho e retrátil?
É a configuração recomendada para operações críticas. O guincho sustenta e movimenta, o trava-quedas retrátil protege contra queda de forma independente. Cada um conectado ao seu próprio ponto na cabeça do equipamento.
O tripé precisa de inspeção periódica?
Sim. Inspeção visual antes de cada uso e inspeção periódica por pessoa capacitada, com registro formal e emissão de laudo, verificando pernas, cabeça, pinos, travas, corrente limitadora e pontos de conexão.
